Centro de Remo y Piragüismo en Alange, Badajoz

Fotografía: Roland Halbe
El Centro de Remo y Piragüismo está ubicado frente al pantano de Alange y trata de conseguir la mayor neutralidad con el entorno. Se configura con un gran basamento y una cubierta ligera generando entre ellos una plataforma que dialoga con el paisaje asomándose al agua, a la orilla, a las embarcaciones. Es como un gran mirador, un balcón, donde se focaliza el movimiento hacia el Embalse, con recorridos que surgen para “mirar”, y para “estar”.

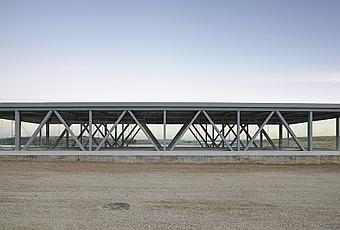

Sobre la plataforma se construye una estructura metálica ligera a base de cerchas que permite salvar abajo una gran sala de 21mx21m de luz y a la vez sujetar la rampa de acceso que va colgada. Estas cerchas se cubren para crear una zona de sombra.
Fotografía: Roland Halbe
La planta inferior surge como basamento de esa plataforma elevada, como roca en la que se perforan agujeros profundos para que llegue el aire y la luz, y en la que se distribuyen las necesidades más privadas del programa. La geometría del edificio surge de la forma del solar y se compone de una sala central que se destina a una gran aula-taller para el centro y en torno a este espacio se localizan en bandas perimetrales los aseos públicos y los aseos y vestuarios para deportistas, la zona de residencia y los despachos.
La relación entre la plataforma y el basamento se realiza a través de un hueco de gran dimensión, una hendidura en la plataforma a modo de grieta que permite el paso de la luz hacia la zona inferior y aloja la esbelta rampa de dos tramos, que colgada mediante cables comunica físicamente el plano inferior con la terraza y adquiere un carácter protagonista del espacio central del proyecto.
Fotografía: Roland Halbe
Fotografía: Roland Halbe
Fotografía: Roland Halbe
Fotografía: Roland Halbe
Fotografía: Roland Halbe
PLANOS
NOTA: para ampliar los planos, pincha en la imagen y, una vez en la pantalla con fondo negro, vuelve a pinchar con el botón derecho del ratón y "ver imagen" (para poder ampliar con zoom).
Planta de acceso
Planta baja
Leyenda Planta: 1. Acceso / 2. Terraza exterior mirador / 3. Zona gradas  / 4. Zona interior de encuentro / 5. Zona exterior cubierta / 6. Rampa acceso planta baja / 7. Zona polivalente  / 8. Residencia deportistas  / 9. Vestuarios / 10. Gimnasio  / 11. Almacén canoas y piragüas / 12. Enfermería  / 13. Adminstración  / 14. Instalaciones.
Sección 1
Sección 2

Sección Constructiva
Leyenda:  1. Muro De Hormigón Armado / 2. Armado De Muro ∅12/15 Cm / 3. Perfil Heb 160 / 4. Forjado De Chapa Colaborante / 5. Armado De Forjado Colaborante ∅12/15 Cm / 6. Perfil Heb 260 / 7. Perfil L 140*140*20mm / 8. Chapón De Acero 360*20 Acabado Pintado / 9. Chapón De Acero 300*20 Acabado Pintado / 10. Cable De Acero Inoxidable ∅12 S355 / 11. Perfil Upn 160 / 12. Perfil T 100 / 13. Eslinga De Cable De Acero Inoxidable / 14. Diagonales Formadas Por 2 Perfiles Upn 200 (Struss) / 15. Montantes Formados Por 2 Perfiles Upn 200 (Struss) / 16. Zapata De Hormigón Armado / 17. Solera De Hormigón E=20cm / 18. Armado De Refuerzo / 19. Cartela Perfil L 50*50*5mm / 20. Anclaje De Acero Corrugado / 21. Placa De Anclaje De Acero 300*300*15 / 22. Losa De Hormigón E=28cm / 23. Grada De Hormigón / 24. Solera De Hormigón E=5cm / 25. Aislamiento Térmico En Terraza / 26. Lámina Impermeabilizante / 27. Canaleta Y Sumidero Lineal Sistema Aco Drain / 28. Aislamiento Térmico Poliestireno En Cubierta / 29. Hormigón De Pendiente / 30. Impermeabilización Poliurea Proyectada / 31. Acabado Continuo De Resina Epoxi / 32. Chapa De Acero Antideslizante E=4mm Acabado Pintado / 33. Pasamanos De Acero Galvanizado ∅25mm / 34. Montante Vertical De Tubo Acero Galvanizado ∅25mm / 35. Tornillo De Acero Galvanizado / 36. Barandilla De Vidrio Laminado Transparente 6+6 / 37. Perfil L 50*50*5mm / 38. Vidrio Laminado Transparente 6+6 / 39. Tubo 120*60*4 / 40. Puerta De Chapa De Acero Zincado
FICHA TÉCNICA
- Nombre completo de la Obra: Centro de Remo y Piragüismo en Alange, Badajoz
- Datos de situación del proyecto: Calle Entornos "pata de buey", en Alange, Badajoz
- Fecha del final de obra: Septiembre de 2010
- Arquitecto autor: José María Sánchez García
- Contacto: Princesa 27 planta 15 puerta 3, 28008 Madrid tel 91 5231885 | josemaria.sanchez@jmsg.es
- Colaboradores: Daniel González Guerrero, Julia Ternström, Enrique García-Margallo Solo de Zaldivar, Francisco Sánchez García, Marion Foucault, Cruz Calleja Perucho, Rafael Fernández Caparros, Maribel Torres Gómez, Laura Rojo Valdivielso, Marilo Sánchez García, Marta Cabezón López, Mafalda Ambrósio, Carmen Leticia Huerta.
- Estructura: Maria Concepción Pérez Gutiérrez
- Instalaciones: Aro consultores
- Arquitecto técnico: Pedro Miranda, Fernando Benito Fernández Cabello
- Fotografía: Roland Halbe
- Propiedad: Junta de Extremadura - Consejería de los Jóvenes y del Deporte
- Empresa constructora: Procondal
- Presupuesto: 1.682.519,13 €
Esta información ha sido aportada por el estudio de arquitectura José María Sánchez García.
