Conceptos básicos para trabajos de bricolaje eléctrico

Soy muy consciente del respeto y a veces repelús que los trabajos eléctricos en casa pueden llegar a provocar, pero el respeto, cuando de electricidad se trata, está muy bien, nunca hay que confiarse, ahora, de ahí a "salir corriendo" cuando tenemos por delante algún proyecto de bricolaje relacionado con la electricidad, hay mucho trecho.
Trabajos como cambiar una base de enchufe, una clavija, interruptor o colocar una lámpara de techo, son tareas sencillas de las que podemos hacernos cargos, sin necesidad de se ingeniero/a eléctrico ni profesional del sector, solo con un poco de ganas y unos conocimientos básicos, podría hacerlo cualquiera.

Bricolaje eléctrico ¿que saber?

Tensión/voltaje:De lo primero que voy a hablar es de la tensión eléctrica, que no es más que la diferencia de potencial eléctrico entre dos punto y se mide en voltios (v). En la mayoría de lugares se trabaja con una tensión de 230/240v, es lo que disponemos en cualquier enchufe de casa, 220 ya solo se aplica de forma coloquial, dado que el voltaje del suministro eléctrico cambió hace tiempo, aunque si se hacen comprobaciones, es posible que en hogares o zonas específicas sufran de caída de tensión y no llegue a tales datos (230/240).

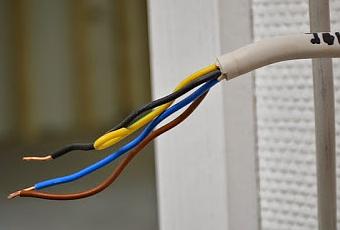

Cableado eléctrico:En el cableado de las instalaciones eléctrica se sigue unas reglas de color (o debe), en ese orden los cables de color azul serán neutros, amarillo/verde será tierra y negro, marrón o gris para linea, los instaladores, con los cables de linea procuran mantener cambios de color para según que trayecto, por ejemplo: negro para linea general y gris para vueltas de lámpara (cable desde el interruptor a lámpara) Eso no solo les ayuda a identificar los distintos tipos de lineas al instalar, además en lo posterior, ayuda a identificarlos en caso de avería, por ello es recomendable mantenerlos
Símbolos técnicos:Al trabajar con electricidad, hay una serie de simbología que hay que conocer, ya sea a la hora de conectar un echufe o poder maneja el polímetro o tester.

Llínea o fase. Indica donde conectar fase.

Nneutro. Indica donde conectar neutro.

símbolo de tierra (más o menos :p). Indica donde conectar tierra.

Vvoltios. Se usa para expresar la tensión.

Wvatios. Se usa para expresar consumo y potencia.

Aamperio. Se usa para expresar intensidad.

Ωohmio. Se usa para medir la resistencia de un conductor.

DCV o V=corriente continua. Expresa que es para o de corriente continua.

ACV o V~corriente alterna. Expresa que es para o de corriente alterna.

+polo positivo (solo en continua)

-polo negativo (solo en continua)

Los símbolos aquí expuestos están un "poco" resumidos, pero son los que más frecuentemente se va a encontrar, especialmente en casa, si al final nos hemos decidido a realizar nuestros trabajos de bricolaje eléctrico.
