Elementos curiosos

Publicado el 25 junio 2013 por Guille
Buenas, hoy quiero enseñaros un componente que me ha parecido curioso , el Led de tres colores.
Como muchos ya conocereis , el diodo LED es un tipo especial de diodo que produce una luz muy luminosa al recibir la corriente eléctrica, y que es un determinado color según el material.
En nuestro caso, el led de tres colores, o mejor dicho LED RGB, va a tener agrupados tres diodos en su interior, ocupando el mismo espacio, y el color va a quedar definido por las patillas en las que introduzcamos potencial.
Veamos un montaje del mismo

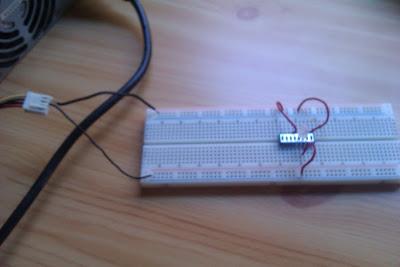

Elementos curiososComo vemos en la imagen, por medio de un interruptor vamos a suministrar el potencial proporcionado por una fuente de tensión a cada una de las patillas. Veamos lo que ocurre al suministrar tensión a cada una
Elementos curiosos Si suministramos tensión a la patilla de la derecha nos aparece un led de color rojo, si suministramos tensión a la patilla de la izquierda nos aparece un led de color verde
Elementos curiosos

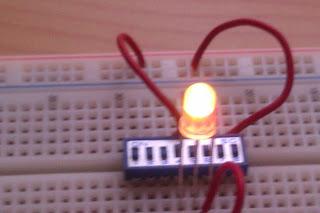

Vemos que si dejamos las dos patillas conectadas se superponen los dos colores quedando como resultado un tono anaranjado. Elementos curiososEste fenómeno tendría como uso el de los semáforos, en los que veríamos como docenas de estos led cambiarían de color al traspasarles un nivel de tensión diferente, según nuestro interés. Pues esto es todo por hoy, próximamente quiero enseñaros el conexionado de un display de 7 segmentos por medio de un transistor y espero poder empezar pronto con mi tutorial de arduino. NOS VEMOSS!!
Pd : En Led RGB podemos ver como acoplar un RGB a un arduino
