ALERTA:
Ojo!, artículo ALTAMENTE TÉCNICO!, requiere desarmar el equipo y conocimientos de computación, HÁGALO SOLAMENTE BAJO SUPERVISIÓN ESPECIALIZADA Y AUTORIZADA PARA NO PERDER SU GARANTÍA y nunca dañe el equipo de su hijo, está quemando sus libros y su futuro .Canamita, te veo el corazón …

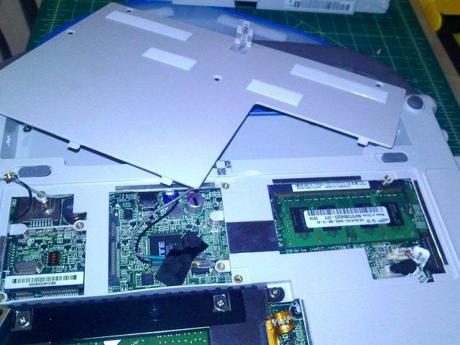

Cuando quitamos el forro y la tapa trasera, nos encontraremos con este panorama:- * Abajo, disco duro de 160 GB
- Lado izquierdo: zócalo de la tarjeta inalámbrica
- Centro: bahía mini PCI-Express de 16x con un cable-antena 2.4 Ghz
- Derecha: Memoria RAM SO-DIMM DDR2 de 1Gb
Tarjeta mini-PCI expressEsta bahía es de 52-pines y sirve para muchos dispositivos (tarjetas inalámbricas, modems 3G, etc); adicionalmente, viene pegado con una cinta un cable muy delgado:

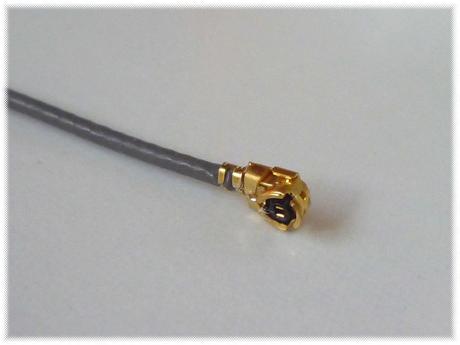

Con un conector de tipo mini-SMA:
mini-SMAEste cable es un tesoro, si al abrir lo ven (solo si tienes una canaimita N270 o N450), entonces tienen una Antena útil para muchos dispositivos (entre ellos, modems HSDPA de 3.5 Ghz -7.2MBps-), de no contar con ello, igual puede hacer alguna “magia” para pegar la antena a la carcaza de la portátil.Proceso de adquisiciónEn mercadolibre y otros centros de venta, he visto pocos modems internos mini-pciE de 3 ó 3.5 Ghz HSDPA, pero este tipo de equipo es realmente barato (muy barato), en tiendas on-line como Ebay, el mio, lo compré directo en China, con envío marítimo de bajo coste (llego como en mes y medio) y no gasté más de 30 US$ (unos 129 Bs. al cambio oficial).Si están acostumbrados a las compras por Internet, busquen en Ebay o en Amazon (o en Alibaba) por “WWAN Card” y sorprendanse de la variedad y precios, solamente tengan en cuenta 3 cosas:- Que el modem sea HSDPA (3 ó 3.5G) para que le saquen el provecho máximo
- Que venga “unlocked” (desbloqueado para cualquier operadora)
- Que traiga su antena (o comprenla aparte, antena para WWAN card)
- Que sea cuatribanda (si lo quieren usar con cualquier operadora)
Ojo!, artículo ALTAMENTE TÉCNICO!, requiere desarmar el equipo y conocimientos de computación, HÁGALO SOLAMENTE BAJO SUPERVISIÓN ESPECIALIZADA Y AUTORIZADA PARA NO PERDER SU GARANTÍA y nunca dañe el equipo de su hijo, está quemando sus libros y su futuro .Instalando …
En mi caso procedí a hacer 2 cambios fundamentales, primero, decidí dejar la antena inalámbrica con una sola antena (trae 2, una principal y una auxiliar) para conectar ambas al modem 3G (que necesita una para el modem y otra para el GPS), luego compré la antena para el GPS y devolví todo como estaba antes:
Conecté el cable suelto mini-SMA al puerto con flecha roja que decía “MAIN” y en “AUX” puse el cable negro auxiliar de la antena inalámbrica (que vemos desmontada a la izquierda en la figura).La cosa queda así:

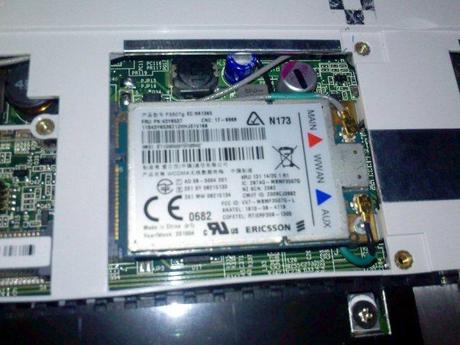

El dispositivo calza igual que las memorias RAM SO-DIMM, se mete con una leve inclinación en la bahía y luego se presiona suavemente hacia adentro y abajo, posteriormente se fija con tornillos (inicialmente le robé uno a la inalámbrica, después conseguí tornillos de estria de 1mm para fijarla fuertemente), quedando así:
Y ustedes se preguntarán, si es un modem GSM 3G, ¿dónde meto el chip SIM GSM?, pues muy fácil, retiren la batería de la portátil y verán (si la ven de frente) a su lado derecho una leve ranura, como esta:
Coloquen allí el chip SIM de la operadora de su preferencia, cierren todo, coloquen la batería y enciendan el equipo.¿Qué necesito para navegar?
Además de (obvio
) meterle saldo a la línea, necesitan algunas cosas dependiendo de la versión de Canaima que tengan instalada:Canaima 2.1 (vieja versión): wvdial, la última versión de network-manager, mobile-broadband-provider-info y reiniciar luego de instalar.Canaima 3.0 (nueva versión): simplemente buscan en el administrador de paquetes a “mobile-broadband-provider-info” y listo.¿Cómo me conecto?
Para usarlo es muy fácil, simplemente hacen click derecho sobre el ícono de conectividad (se llama network-manager y está en la esquina superior derecha de su escritorio), este indicará:- Activar Red
- Activar Inalámbrico
- Activar Red inalámbrica movil
Network Manager mostrando las operadoras venezolanasy listo!, disfruten de una conectividad 3G móvil en cualquier parte gracias a proyecto Canaima! ….Fuente: Phenobarbital con Soda!
