Ingenieria : "Analisis de Estructuras Parte 3"

Bienvenidos Nuevamente Lectores Hoy vamos a explicar el Metodo Aplicado al Ejercicio Planteado en la Siguiente Imagen. Veremos como se llevara el resultado hasta la Grafica de los Momentos, Cortantes.
Resolver el Ejercicio por el Metodo Kani E = 20 Gpa  Datos
Seccion de la Viga = 45 x 30 cmSeccion de la Columna = 60 x 40 cm

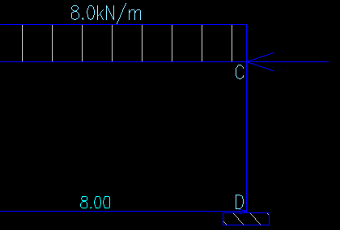

1) Imagen del Ejercicio a Desarrollar
 2) Vamos a Realizar el Calculo por el Metodo Kani
3) Calculamos los Momentos de Empotramiento
ΣMab = ΣMba = 0ΣMdc = ΣMcd = 0
ΣMbc = ΣMcb = Wl^2 / 12 = 8 * (8)^2 / 12 = (+)(-) 42, 67 Kn-m
Mbc = -42,67 Kn-mMcb = 42,67 Kn-m
4) Calculamos las Inercias
I viga = b * h^3/12 = 0.45 m * (0.30 m)^3 / 12 = 0.0010 m^4
I Columna = b * h^3 / 12 = 0.60 m * (0.40 m)^3 /12 = 0.0032 m^4
K= I Columna / I Viga = 0.0032 m^4 / 0.0010 m^4 = 3.2 Coeficiente
5) Rigidez Relativa
K = I/L
Rigidez de las Columnas
Kab = Kba = Kdc = Kcd
Kab = 3.2 / 4 = 0.8
Rigidez de la Viga
Kbc = 1/8 = 0.125
6) Coeficientes de giro
Uba = -1/2 (Kab/Kab+Kbc)Uba = -1/2 (0.8/0.8+0.125)Uba =  -0.432Ubc = -1/2 (Kbc/Kbc+Kba)Ubc = -1/2 (0.125/0.125+0.8)Ubc = -0.067
 Por Definicion y Siendo un Marco el Coeficiente de Ucb=Ubc ; Uba=UcdHasta dejamos la Parte del Analisis de Estatica y ProcedimientoEn la Siguiente Entrada Haremos la Iteraccion.Gracias Por la Atencion Prestadawww.resolviendo.co
