Interpretación de resultados: tablas y gráficas.

1- ¿Para qué nos sirven los gráficos y las tablas de datos?
Los gráficos y las tablas representan e interpretan información procedente de diferentes fuentes, de forma clara, precisa y ordenada. Casi todo tipos de información puede organizarse en una tabla de datos y ser representada en algún tipo de gráfico.
Según las características y la cantidad de datos, conviene utilizar uno u otro gráfico.
1.1- Gráficos
Los gráficos permiten visualizar la información contenida en las tablas de manera rápida y sencilla, demostrando con mayor claridad la  relación que estos datos tienen entre sí.
Los más conocidos son:

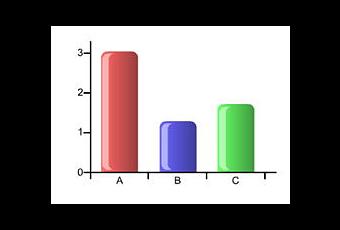

A- Gráficos de barras
Son aquellos que emplean rectángulos (barras) que se colocan paralelamente. La  altura indica la frecuencia de ese dato. Los gráficos de barras,  permiten representar información numérica en forma clara y ordenada, para comunicarla a otras personas. Con la información representada en los gráficos puedes interpretar rápidamente y de manera visual la información, facilitando su posterior análisis.

Para construir un gráfico de barras, debes dibujar un eje vertical y otro horizontal. En el espacio libre se ubican las barra. Los datos numéricos van en el eje vertical (determinando la altura de las barras) y las categorías en el eje horizontal.
B- Gráficos de lineas o lineal
Es un conjunto de puntos conectados por una linea  en un sistema cartesiano, que muestran tendencias de una variable a lo largo de un período de tiempo.
Gráfico de lineasC- Gráfico de torta o por sectoresEs un diagrama en círculo que representa visualmente información en tajadas imaginarias de una torta.
D- Pictogramas Son los más llamativos, ya que se representan por medio de dibujos, se reemplaza las barras por dibujos. Se usan para lograr el interés masivo del público.E- HistogramaEs un gráfico formado por barras contiguas, donde cada una representa un intervalo de valores, sirve para expresar información sobre datos que están agrupados.
1.2- Tablas
Son las que organizan los datos para mostrar qué tan seguido ocurre algo (frecuencia), permite organizar la información numérica recogida, por ejemplo, a través de una encuesta.

2- Frecuencia
Tanto en las tablas como en los gráficos el número de veces que se repite un dato se denomina frecuencia de ese dato.
En la tabla se organizan todos los datos junto a las frecuencias que les corresponden.
Ej:

En el gráfico o diagrama de barras, cada dato se representa mediante una barra cuya altura indica la frecuencia, es decir, cuantas veces se repite ese dato.
Ej:

3- Ejemplo práctico
Para que comprendas mejor, revisaremos paso por paso un ejercicio:
A- Los niños de un curso, elaboraron una encuesta para saber cual película era la preferida por el curso, los resultados que obtuvieron fueron los siguientes:
- 12 alumnos dijeron: Los pitufos
- 16 alumnos dijeron: Thor
- 10 alumnos dijeron: Linterna verde
- 6 alumnos dijeron: Crepúsculo
Paso 1- Ahora esta encuesta la graficaremos en una tabla de frecuencia, para ello realizaremos una tabla con 4 casillas, que son las películas escogidas por los alumnos:

Paso 2- Ahora debemos agregar un título a la columna con el listado de las  películas  al que llamaremos “Películas” y la columna de la derecha donde aparecen los datos con la cantidad de alumnos  a quién le hicimos la encuesta, la llamaremos “Alumnos del curso”, además colocaremos los resultados:
Con estos dato podemos observar  de manera clara que la película que prefieren los alumnos es Thor.Paso 3- Con los datos de la tabla podemos realizar un gráfico. Para realizar el gráfico, lo primero que debemos hacer es dibujar los ejes de coordenadas, uno vertical y el otro horizontal, como se ve a continuación:
En el eje vertical, vamos a representar el número de veces que han elegido los alumnos sus películas preferidas y en el eje horizontal, vamos a representar las películas.Ahora solo tenemos que marcar en el gráfico los datos que hemos recogido en la tabla.
La moda es el dato que tiene mayor frecuencia, en este caso es la película Thor.
5- Graficos estadísticosExiste una gran cantidad de gráficos para la representación de datos estadísticos, entre los principales tenemos:a) Gráfico de Barras El gráfico de barras, como su nombre lo indica, está constituido por barras rectangulares de igual ancho, conservando la misma distancia de separación entre sí. Se utiliza básicamente para mostrar y comparar frecuencias de variables cuantitativas o comportamientos  en el tiempo, cuando el número de ítems es reducido.Para elaborarlo debemos:- Utilizar un sistema de coordenadas rectangulares y se llevan al eje de las "x" los valores que toma la variable en estudio y en el eje de las "y" se colocan las frecuencias de cada barra.- Luego se construyen los rectángulos, tomando como base al eje de las abscisas, cuya altura será igual a cada una de las diferentes frecuencias que presentan las variables en estudio.- La magnitud con que viene expresada la variable se observa en la longitud de las barras (rectángulos). Es importante destacar que solamente la longitud de las barras y no su anchura es lo que denota la diferencia de magnitud entre los valores de la variable. Todas las barras tienen que tener una anchura igual, separadas entre sí, preferiblemente por una longitud igual a la mitad del ancho de estas o distancias iguales entre barras.Las barras se pueden graficar tanto verticalmente como horizontalmente. Se pueden elaborar barras compuestas y barras agrupadas.Este tipo de gráfico se clasifican por:- Barras simples: Compara valores entre categorías de una variable- Barras dobles: Compara valores entre categorías de dos variables- Barras múltiples: Compara valores entre categorías de dos o más variables.- Barras verticales: Las categorías de la variable deben ubicarse en el eje x.- Barras horizontales: Las categorías de la variable deben ubicarse en el eje y.- Barras Aplicadas: Compara entre categorías el aporte de cada valor en el total.b) Gráfico de sectores Circulares:Usualmente llamado gráfico de torta, debido a su forma característica de una circunferencia dividida en sectores, por medio de radios que dan la sensación de un pastel cortado en porciones.Se usa para representar variables cualitativas en porcentajes o cifras absolutas cuando el número de ítems no es superior a 5 y se quiere resaltar uno de ellos.c) Gráfico de líneas o Tendencia:Usado básicamente para mostrar el comportamiento de una variable cuantitativa a través del tiempo. El gráfico de líneas consiste en segmentos rectilíneos unidos entre sí, los cuales resaltan las variaciones de la variable por unidad de tiempo.Cuando se tienen varias variables a representar, con el fin de establecer comparaciones entre ellas (siempre que su unidad de medida sea la misma); se utiliza plasmarlos en un solo gráfico, el cual es el resultado de representar varias variables en un mismo plano. A este tipo de gráfico se le llama gráfico de líneas compuesto.Criterios para elaborar un gráfico de líneas:1- La utilización de la escala que se utilizará en el plano cartesiano puede variar tomando en cuenta el fenómeno que se va a graficar. No es necesario que las abscisas (ejes x) y las ordenadas (eje y) del plano cartesiano lleven la misma escala; sin embargo, cuando las magnitudes de las variables no se diferencian sustancialmente es recomendable utilizar escalas iguales para obtener un gráfico con mayor precisión.2- Cuando una de las variables en estudio se inicia con valores muy altos es recomendable no comenzar el eje por el origen cartesiano sino por un valor próximo o por el mismo valor por donde comienza la variable.3- Es costumbre representar en el eje de las x del plano cartesiano la variable independiente del estudio que se realiza y en el eje de las y la variable dependiente.
En aquellos casos que se dificulta distinguir el tipo de variable se recomienda colocar en la ordenada del plano cartesiano las frecuencias de las variables en estudio y sobre la abscisa la variable cronológica (años, semanas, días, horas, etc.)d) Histograma de frecuencias:El histograma es un diagrama en forma de columna, muy parecido a los gráficos de barras. Se define como un conjunto de rectángulos paralelos, en el que la base representa la clase de la distribución y su altura la magnitud que alcanza la frecuencia de la clase correspondiente. Son barras rectangulares levantadas sobre el eje de las abscisas del plano cartesiano utilizando escalas adecuadas para los valores que asume la variable en la distribución de frecuencia.El ancho de la base de los rectángulos es proporcional a cada clase de la distribución, de tal manera que, cuando la distribución tiene clases de igual tamaño, el tamaño de todos los rectángulos tendrá bases iguales. Los lados del rectángulo se levantan sobre los puntos del eje de las x que corresponden a los límites de cada clase y la longitud de los mismos será igual a la frecuencia que tenga esa clase, los lados por lo tanto corresponden a la frecuencia de cada clase de la distribución de frecuencia.Cuando se elaboran gráficas estadísticas en el plano cartesiano es recomendable que en el eje de las ordenadas se representen las frecuencias y el  eje de abscisas las variables independientes.e) Polígono de frecuencias:Se utiliza básicamente para mostrar la distribución de frecuencias de variables cuantitativas. Para construir el polígono de frecuencia se toma la marca de clase que coincide con el punto medio de cada rectángulo de un histograma.Pasos para elaborar un polígono de frecuencias:1- Se dibuja un plano cartesiano.2- Se traza sobre el eje de las abscisas, a distancias iguales, los puntos medios de las diferentes clases de la distribución de frecuencias.3- Se levantan perpendiculares por cada una de las marcas de clase, con una longitud igual a la frecuencia de cada una de las clases que integran la distribución de frecuencia. Al final de cada perpendicular se marca un punto.4- Los puntos resultantes se unen por medio de una línea recta obteniéndose una línea poligonal.5- Con la finalidad de cerrar la línea poligonal se agrega una clase imaginaria con frecuencia cero a cada extremo de la distribución de frecuencia, por tal motivos ambos extremos del polígono se cortan con el eje de las abscisas.También se puede elaborar un polígono de frecuencia después de haber graficado un histograma; si se determina el punto medio de cada rectángulo de un histograma y esos puntos medios se unen por medio de segmentos de recta dan como resultado el polígono de frecuencia.f) Histograma de frecuencias acumuladas:Se utiliza básicamente para mostrar la distribución  de frecuencias acumulada de variables cuantitativas. Es una gráfica que se elabora con los valores de las frecuencias acumuladas (menor que y mayor que) y los límites de las clases de una distribución de frecuencia. El polígono de frecuencia acumulada se le conoce comúnmente como ojiva.La ojiva es una representación gráfica que consiste en una línea, que puede ser ascendente o descendente y se utiliza para representar las distribuciones de frecuencias acumuladas menor que y mayor que, según los datos utilizados. En los estudios de análisis estadísticos la ojiva es de gran utilidad porque permite obtener con gran aproximación cierta información requerida, en un momento determinado.
EJERCICIOS PROPUESTOS:
1. Realiza un gráfico para analizar la información de la siguiente tabla:

2. Extrae los datos de ventas que aparecen en el siguiente artículo periodístico y organízalos en una tabla. A continuación representa dichos datos mediante un gráfico de barras.

Posible solución del ejercicio 2:
