LAB: Configuración Básica de OSPF

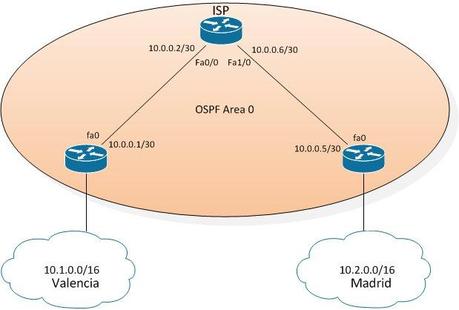

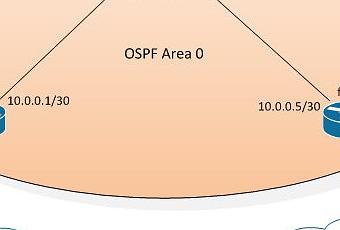

Dado el siguiente escenario:

Tenemos dos routers asociados a dos redes LAN independientes que no tienen conectividad entre sí. El objetivo de este laboratorio será definir un área OSPF común en el que los routers intercambien las rutas a su redes internas a través de la misma.

Para ello configuramos en primer lugar el router de Valencia:

Empezaremos definiendo las interfaces. Al tratarse de un router de la serie 1700 sólo disponemos de una interfaz FastEthernet que será la que emplearemos para conectarnos con el router del ISP. Para emular la subred de Valencia asignaremos la IP del rango 10.1.0.0/16 a una interfaz Loopback que hará las funciones de equipo dentro de la subred.

interface FastEthernet0
 description ENLACE CON MADRID
 ip address 10.0.0.1 255.255.255.252

interface Loopback0
 ip address 10.1.0.1 255.255.0.0
!

Realizaremos el mismo proceso en el router de Madrid:

interface FastEthernet0
 description ENLACE CON VALENCIA
 ip address 10.0.0.5 255.255.255.252

interface Loopback0
 ip address 10.1.0.1 255.255.0.0

Y por último el router del ISP dispondrá de dos enlaces FastEthernet dedicados a cada sede:

interface FastEthernet0/0
 description ISP TO VALENCIA
 ip address 10.0.0.2 255.255.255.252
!
interface FastEthernet1/0
 description ISP TO MADRID
 ip address 10.0.0.6 255.255.255.252
!

Una vez configurados los equipos podemos comprobar que desde la LAN de Valencia no se alcanza la LAN de Madrid.

VALENCIA#ping 10.2.0.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.2.0.1, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)

Si observamos la tabla de enrutamiento veremos cómo, como es obvio, el router de Valencia sólo puede alcanzar las redes a las que está conectado.

VALENCIA#sh ip route

Gateway of last resort is not set

     10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C       10.0.0.0/30 is directly connected, FastEthernet0
C       10.1.0.0/16 is directly connected, Loopback0

Para solucionar esta situación haremos uso de un protocolo de enrutamiento dinámico: OSPF.

Debemos definir un Área OSPF en la que los tres dispositivos intercambien rutas. Como el Router ISP no tiene rutas propias que intercambiar nos servirá exclusivamente de pasarela entre Valencia y Madrid.

Configuraremos de forma análoga OSPF tanto en Valencia como en Madrid.

VALENCIA
router ospf 1
 log-adjacency-changes
 network 10.0.0.0 0.0.0.3 area 0
 network 10.1.0.0 0.0.255.255 area 0

MADRID
router ospf 1
 log-adjacency-changes
 network 10.0.0.4 0.0.0.3 area 0
 network 10.2.0.0 0.0.255.255 area 0

Por último configuraremos OSPF en el ISP y observaremos como se producen las adyacencias oportunas.

router ospf 1
 log-adjacency-changes
 network 10.0.0.0 0.0.0.3 area 0
 network 10.0.0.4 0.0.0.3 area 0

Una vez el proceso converge, las rutas de todos los dispositivos han sido compartidas y nos encontramos con que las tablas de enrutamiento de los 3 routers han sufrido una actualización gracias al proceso OSPF. Esto nos va a permitir tener interconectividad entre las redes LAN de Madrid y Valencia.

VALENCIA#ping 10.2.0.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.2.0.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 36/52/96 ms

ISP#sh ip route
Gateway of last resort is not set

     10.0.0.0/8 is variably subnetted, 5 subnets, 2 masks
C       10.0.0.8/30 is directly connected, FastEthernet2/0
O       10.2.0.1/32 [110/2] via 10.0.0.5, 00:07:28, FastEthernet1/0
O       10.1.0.1/32 [110/2] via 10.0.0.1, 00:07:28, FastEthernet0/0
C       10.0.0.0/30 is directly connected, FastEthernet0/0
C       10.0.0.4/30 is directly connected, FastEthernet1/0

Podéis descargaros la topología para GNS3  con la configuración aplicada desde el siguiente enlace:

http://www.sergiomadrigal.com/labs/OSPF1.zip
