Los astrolabios del Valencia de don Juan en Madrid

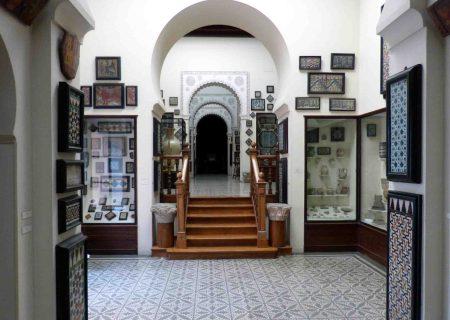

El Instituto Valencia de Don Juan es uno de esos sitios fascinantes que mantienen ocultos las grandes ciudades. Se trata de una fundación privada que ocupa un palacete neomudejar parcialmente tapado por el paso elevado de Eduardo Dato.  El lugar es tanto un centro de estudios como un museo accesible mediante cita previa. Destacables son su colección de cerámica y sus exvotos.

Desde el punto de vista matemático nos interesan las simetrías de los alicatados, un gran ponderal y sus tres astrolabios, dos de tradición andalusí (alguno puede ser magrebí) y otro renacentista.

Los astrolabios arábigos destacan por tener marcadas las grandes ciudades de la Península y uno de ellos por incorporar la lámina de Abu Ali al-Husayn ibn Baso. Solo otro astrolabio, en la Real Academia de la Historia, la tiene en España.

Los astrónomos andalusíes no se limitaron a reproducir los modelos de astrolabios orientales y desarrollaron algunas mejoras de calado. A ibn Jalaf se debe la lámina universal, Azarquiel diseña dos tipos de azafea (ambos del siglo XI) e ibn Baso introduce la lamina general a finales del siglo XIII en Granada, que será una de las incorporaciones más exitosas, tanto que llega hasta la India. Los tres astrónomos dan respuesta al problema del cambio de lámina con su lámina “universal”.

Los astrolabios proyectan sobre el plano del Ecuador (desde el polo sur) mientras que la azafea y la lámina universal lo hacen sobre el plano meridiano del coluro de los solsticios (y desde el punto vernal). La versión mejorada de la azafea (zarqaliyya) utiliza además la proyección ortogonal para el dorso.

La lámina general de ibn Baso está marcada con tres clases de círculos: los horizontes múltiples (círculos máximos con diámetro Este-Oeste), los paralelos del eje del mundo y los arcos (a modo de paralelos del eje Este-Oeste). El principal inconveniente de la lámina es la dificultad de lectura por la saturación de líneas. Los astrolabios de ibn Jalaf y Azarquiel no tienen más que una lámina, mientras que la de ibn Baso es una más para todas las latitudes.
