Proyecto impresora 3d: Semana 2

Proyecto impresora 3d2º semana

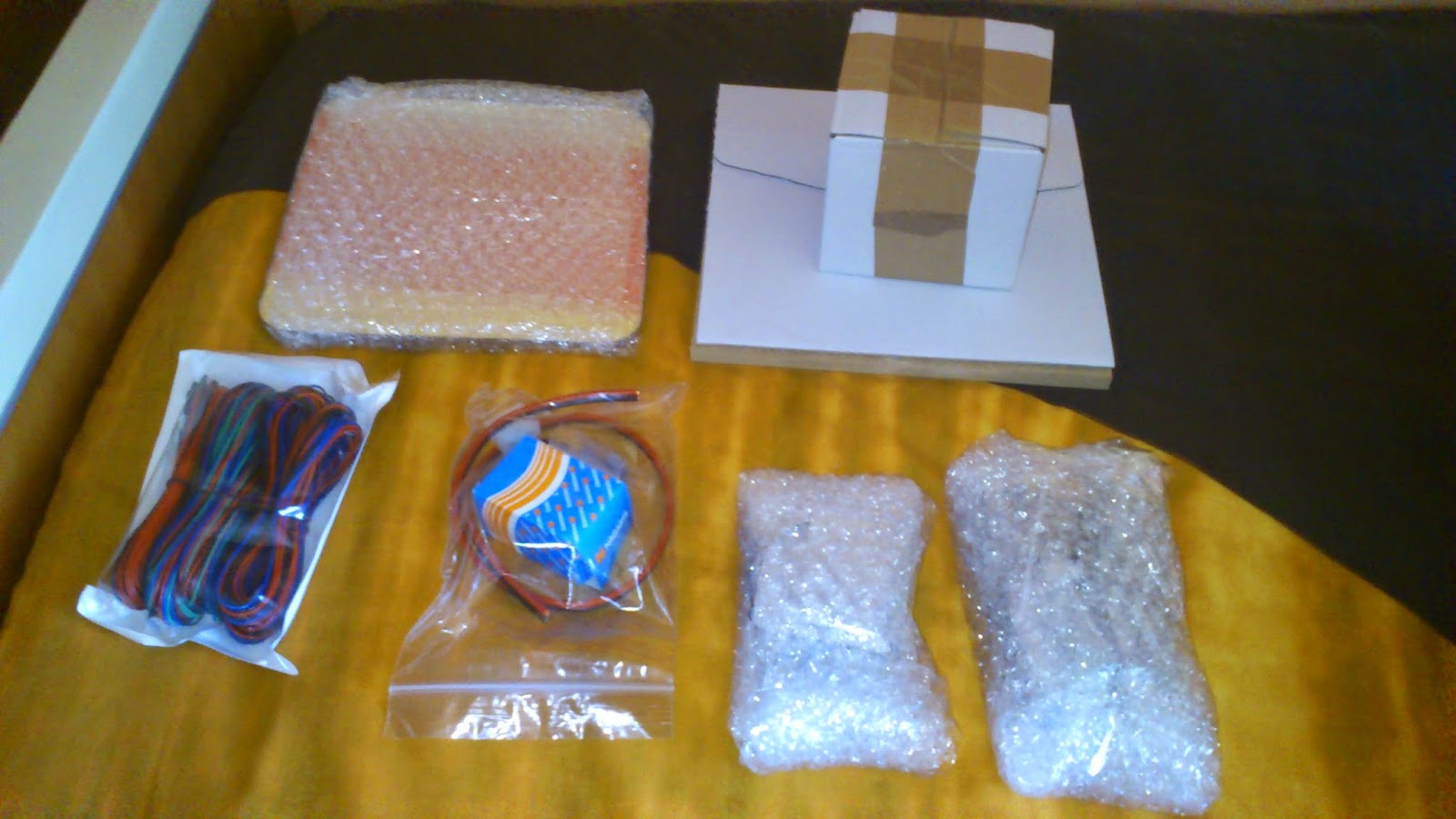

Después de pedir los materiales han llegado dos de los envíos han llegado en la misma semana otro me han dicho que en el momento que tengan las piezas impresas me envían el paquete una semana a lo sumo las varillas las deje en la tienda para cortarlas.

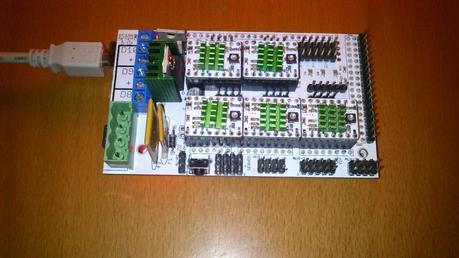

Uno de los envíos traía el Arduino y el escudo (RAMPS) con lo cual puedo empezar.

Gracias a los tutoriales:http://www.iearobotics.com/wiki/index.php?title=Guia_de_montaje_de_la_Prusa_2de Obijuan y http://www.arduteka.com/2012/11/como-hacerte-una-impresora-3d-printrbot/de Pablo Murillo. Mi primer paso ha sido descargar lo siguiente:http://arduino.cc/en/Main/Software#.Ux8Ptvl5NHQpara descargar el arduino.Sprinter Super-establepara descargar el fireware.Este archivo con el Printrunpara descargar el Pronterface que se utiliza para imprimir.

http://www.softonic.com/s/google-sketchup-8para diseños posteriores muy dinámico y intuitivo.

Mas a delante utilizare Marlin en vez de Sprinter.Voy a probar la electrónica y prepare la fuente de alimentación.

Arduino Mega 2560:http://arduino.cc/en/Main/arduinoBoardMega2560#.Ux9Lg_l5NHQhttp://arduino.cc/en/uploads/Main/arduino-mega2560_R3-sch.pdf
RAMP v1.4:Drivers: http://www.pololu.com/file/0J450/a4988_DMOS_microstepping_driver_with_translator.pdf

La electrónica me dio un error en la compilación pero realice unos cambios y ahora ya me verifica y compila.Codigo que hay que modificar:Sd2Card.cpp

#include <WProgram.h> --> #include <Arduino.h>
SdFat.h
void write(uint8_t b); --> size_t write(uint8_t b);
SdFile.h
#include <WProgram.h> --> #include <Arduino.h>
void SdFile::write(uint8_t b) { --> size_t SdFile::write(uint8_t b) {
Sprinter.h
#include <WProgram.h> --> #include <Arduino.h>

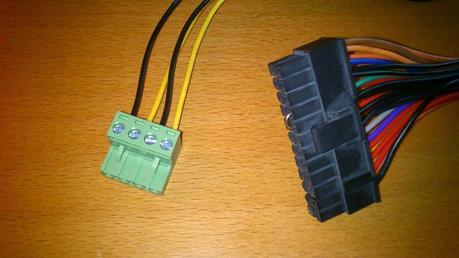

La fuente de alimentación funciona.Especificaciones técnicas de la fuente de alimentaciónhttp://www.pcpower.com/downloads/specs_3818.pdf

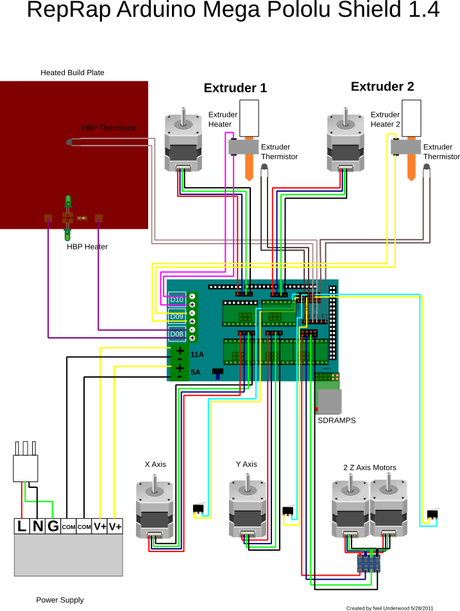

Investigo todas las conexiones que hay:
