Tensegridad

Tensegridad significa "integridad tensional" o "compresión flotante". Este tipo de estructuras están compuestas de componentes que soportan la compresión , conectadas, por otros en tensión/tracción y cualquier modificación por pequeña que sea en una parte, va a afectar a todo el conjunto.

La Tensegridad es un principio estructural basado en el empleo de componentes aislados comprimidos que se encuentran dentro de una red tensada continua, de tal modo que los miembros comprimidos no se tocan entre sí y están unidos únicamente por medio de componentes traccionados.

"La Tensegridad es una isla de compresión, dentro de un océano de tensión".

Richard Buckminster Fuller.

Mediante Tensegridad se pueden construir modelos y esculturas compuestos por barras y gomas con la curiosa característica de que las barras no se tocan entre sí, están flotando en el aire, suspendidas de gomas en tensión que están fijadas a otras barras... ¡que también flotan en el aire! No es magia, es ingeniería, o arte, o ciencia...

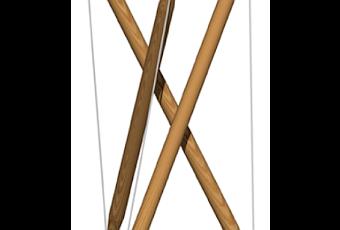

Estructura tensegrítica construida con pajitas y gomas

En estas construcciones no existe un soporte rígido como un puntal o algo similar. Todo "cuelga" de la misma estructura. Esto implica que para que algo pueda sujetarse debe colgar de algún punto elevado por la propia estructura. Se generan construcciones complejas, no muy estables y muy elásticas. Soportan la dilatación/comprensión y todo tipo de vibraciones. su equilibrio depende de la elasticidad de la propia construcción, dado que las componentes sólidas no están en contacto, solo unidas por cuerdas, gomas, etc, sometidas a tracción. En esencia, una red de cables de tensión continua o tendones (los elementos tensados) se mantienen en su lugar y son temas mantenidos en su lugar por una serie de barras discontinuas o puntales (los elementos comprimidos).

"La tensagridad describe un sistema estructural cerrado compuesto por un conjunto de tres o más puntales de compresión alargados dentro de una red de cables de tensión, las partes combinadas se apoyan mutuamente de tal manera que los puntales no se tocan entre sí sino que empujan hacia afuera contra Puntos nodales en la red de tensión para formar una unidad firme, triangulada, pretensada, de tensión y compresión."

Kenneth Snelson, escultor estadounidense.

¿Qué ventajas nos aporta las estructuras tensegríticas?

La estructura funciona como un todo, no presentando puntos de debilidad local.
Los componentes actuan como elementos de tracción o compresión, no de ambas formas.
Buen ratio entre resistencia y cantidad de material.
Como las barras suelen ser de pequeña longitud es raro que aparezca el pandeo y como están articuladas no aparecen torsores.
Vibran por que transfieren las cargas de una parte a otra de la estructura de forma muy rápida, fenómeno muy útil si queremos absorber impactos o seismos.
Mediante ensamblaje de estructuras simples se llegan a estructuras complejas. se trata de sistemas tipo fracta, escalable repitiendo la misma estructura base.
Para construirlas no se necesitan andamiajes pues la propia estructura sirve de andamio para sí misma.
Se trata de estructuras "autoportantes"
Pueden ser plegables.

Puente Kurilpa en Brisbane, Australia, la pasarela peatonal más larga del mundo.

Estadio olímpico de Munich

Aeropuerto Internacional de Denver

Actualmente, se considera que el cuerpo humano, y de los animales, es una estructura tensegrítica.

El cuerpo humano (y el de cualquier animal vertebrado) es una estructura tensegrítica viva. Los huesos son las barras rígidas (no se tocan entre sí) que están en compresión gracias a las fuerzas de tracción de músculos, ligamentos y tejido fascial (tejido conectivo o conjuntivo), que a la vez forman la red tensa y continua que delimita espacialmente el cuerpo por el exterior. La piel es la última (y más externa) membrana elástica del cuerpo.

Sin duda, la tensegridad es una ciencia relacionada con otras ciencias (Matemáticas, Física, Arquitectura, Ingeniería, Arte...) que ha proporcionado, y proporcionará, nuevos modelos constructivos e incluso una visión anatómica y funcional diferente de los seres vívos.
