Test de estanqueidad o “blower-door test”

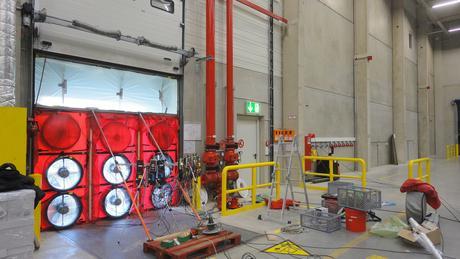

El ensayo de Blower door consiste en un test que evalúa el nivel de permeabilidad de los edificios. Se realiza con el mismo cometido que la termografía, detectar fugas de calor y reducir el gasto energético. Para ello es necesario un ventilador colocado en la puerta principal del inmueble, que despresuriza (también puede presurizar) el interior del mismo y analiza su hermeticidad. Suele utilizarse un único ventilador, no obstante en función del tamaño del inmueble, se puede necesitar más de uno, para realizar el ensayo.

Estos ensayos ya se realizan en otros países del mundo, como referencias tenemos a EEUU 34 años, Alemania 22 años, Francia, 10 años…

Todos los espacios en los que se realizan actividades, necesitan una renovación de aire para garantizar la calidad del aire interior. El CTE, así como el RITE, determinan el tipo de ventilación más adecuada y el caudal necesario para garantizar el confort interior de dichos espacios y en función del uso. En este caso estamos hablando de una ventilación conocida, necesaria y por tanto controlada.

Sin embargo, en los edificios, también existe una ventilación o mejor dicho, una falta de estanqueidad al aire, que facilita las filtraciones de aire, desde el exterior hacia el interior, y a la inversa, y que no está controlada. El aire frío entra a través de la envolvente, y el caliente se pierde hacia el exterior, debido a la deficiente hermeticidad de las fachadas, cubiertas, carpinterías, conductos, etc… La consecuencia inmediata es la baja calidad del confort interior y un derroche de energía innecesario. El test de Blower Door mide estas infiltraciones.

El ensayo BlowerDoor Test se rige bajo la Norma UNE-EN 13829 de enero de 2002, que es la versión oficial, en español, de la Norma Europea EN 13829 de noviembre de 2000, que a su vez adopta íntegramente la Norma Internacional ISO 9972:1996, modificada, y cuyo título es: Aislamiento térmico. Determinación de la estanqueidad al aire en edificios. Método de presurización por medio de ventilador. El cálculo del tiempo de retención de aire se rige por la Norma ISO 14520.

Una de las áreas en las cuales el uso del test BlowerDoor ha cobrado importancia es el de las instalaciones de protección contra incendios. Generalmente, se trata de mediciones en salas de servidores, protegidas del fuego por gases de extinción.

De esta forma se consigue proteger los componentes electrónicos de una eventual descarga de aspersores de agua. Un requisito previo para la protección contra incendios mediante el uso de gases de extinción es disponer de una envolvente estanca.

Con un sistema tipo Minneapolis BlowerDoor y el software tipo FireProtection, es posible calcular de forma sencilla y precisa tiempos de retención de los gases de extinción en estancias de volumen angular de acuerdo con la norma ISO 14520.

Video

Normativa

En las siguientes normas aparece indicada la necesidad y/o obligatoriedad de realizar una evaluación o ensayo (Test) para evaluar el cumplimiento de las exigencias de estas y del control de calidad de la ejecución.

Las evaluaciones o ensayos (Test), tales como;

• de permeabilidad al aire y/o de estanqueidad de la envolvente de un recinto,
• de la estanqueidad de un sistema de distribución de aire,
• de estanqueidad para la retención de los agentes gaseosos.

Todo ello para poder disponer de los valores de ensayo que permitan realizar comparativos o tener garantías del cumplimiento de las Normas o exigencias referentes a:

Infiltraciones, Estanqueidad  y Permeabilidad al aire:

• UNE-EN 13829: 2001 Aislamiento térmico.Determinación de la estanquidad al aire en edificios. Método de presurización por medio de ventilador.
• UNE-EN 1026: 2000 Ventanas y puertas. Permeabilidad al aire. Método de ensayo.
• UNE-EN 12207: 2000 Puertas y ventanas. Permeabilidad al aire.
• PNE-EN ISO 9972:2015 Comportamiento térmico de edificios – Determinación de la permeabilidad al aire de los edificios – método de presurización por ventilador

Conductos:

• UNE-EN 13403:2003 Ventilación de edificios. Conductos no metálicos. Red de conductos de planchas de material aislante.
• UNE-EN 12237:2003  Ventilación de edificios. Conductos. Resistencia y fugas de conductos circulares de chapa metálica.
• UNE-EN 1507:2007  Ventilación de edificios. Conductos de aire de chapa metálica de sección rectangular. Requisitos de resistencia y estanqueidad.

Protección contra calor y humos en zonas presurizadas:

• EN 12101-6-2005 Sistemas de control de calor y humos – Parte 6: Sistemas y equipos de presurización diferencial

Sistemas de Protección contra Incendios mediante agentes gaseosos:

• UNE-EN 15004 Sistemas de Extinción de incendios – Agentes Gaseosos.
• ISO 14520 Sistemas de Extinción de incendios que usan Agentes Gaseosos.
• UNE-23570 Sistemas de Extinción de incendios que usan Agentes Gaseosos.
• NFPA 12A Sistemas de Extinción de incendios que usan Halón1301.
• NFPA 12 Sistemas de Extinción de incendios que usan CO2.
• NFPA 2001 Sistemas de Extinción de incendios que usan Agentes Limpios.
• UL 2127 Elementos del Sistema de Agentes Limpios Inertes (UL-Underwriters Laboratories).
• UL 2166 Elementos del Sistema de Agentes Limpios Halocarbonados.
• CEA 4007 Sistemas de CO2. Planificación e Instalación.
• CEA 4008 Sistemas de Extinción de incendios que usan Gases “Inertes” no-licuados. Planificación e Instalación. (CEA – Comité Européen Des Assurances).

También en otros Standard específicos para determinadas Industrias, en las que estén previstas este tipo de sistemas de extinción por inundación total con agentes gaseosos. (Ejemplo: NFPA 850 Práctica recomendada para Protección contra Incendios en Plantas de Generación Eléctrica y Estaciones de Conversión de Energía Continua de Alto Voltaje).

Calidad Ambiental del Aire (CAI):

• UNE-EN 12599:2014 Ventilación de edificios. Procedimientos de ensayo y métodos de medición para la recepción de los sistemas de ventilación y de climatización instalados.

Certificaciones:

Actualmente se están realizando la mayoría de ensayos para proyectos que se quiere obtener el cumplimiento de las exigencias de una Certificación Energética, de la sostenibilidad y/o cumplimiento de las exigencias, tales como;

• Passivhaus
• LEED
• BREEAM
• nZEB
