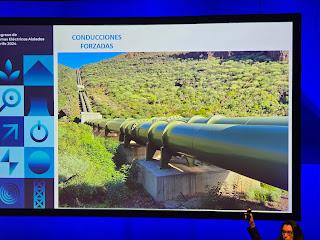

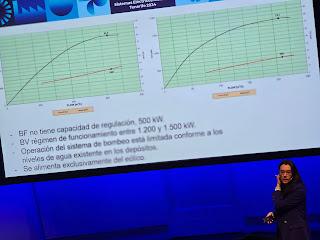

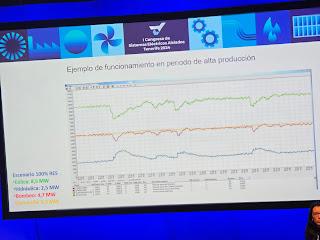

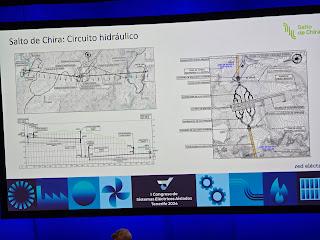

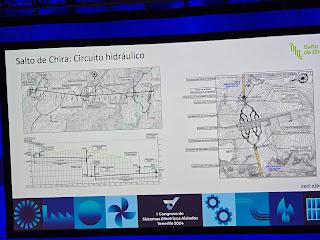

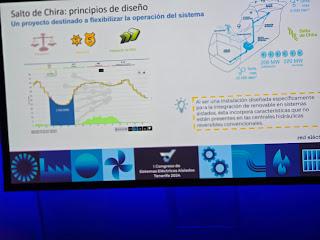

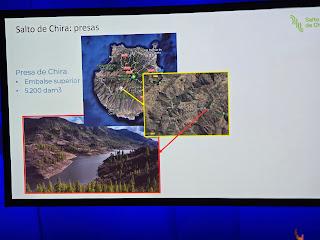

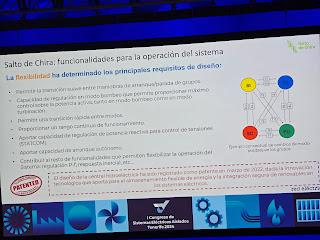

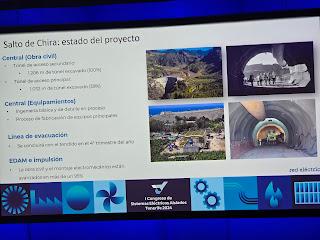

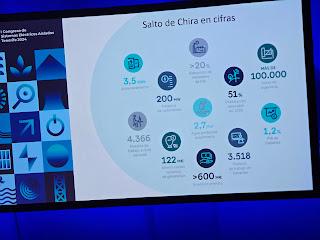

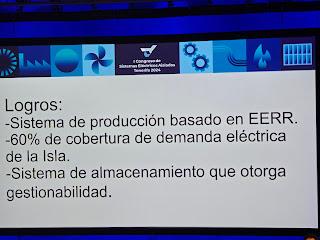

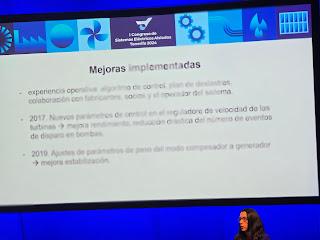

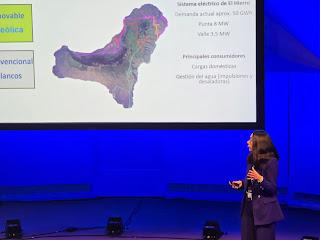

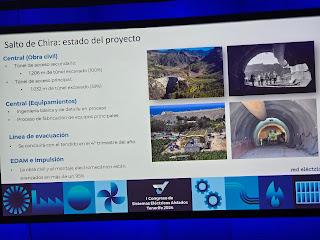

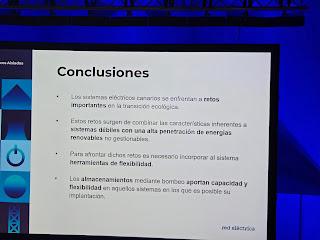

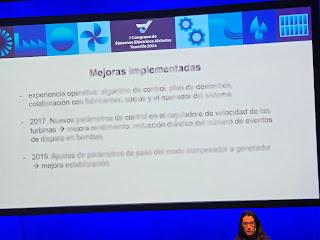

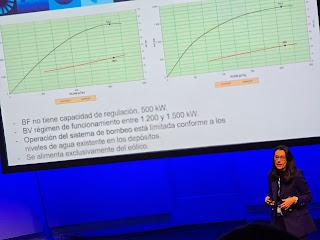

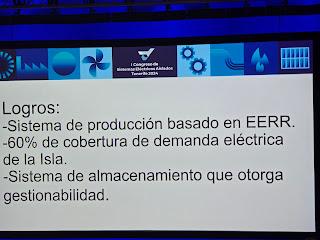

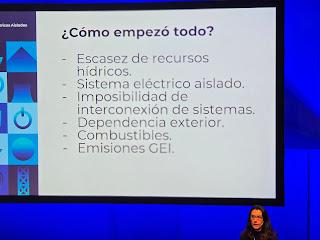

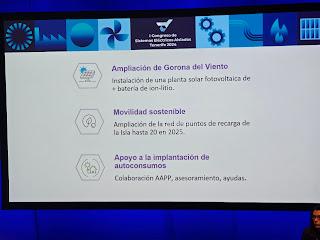

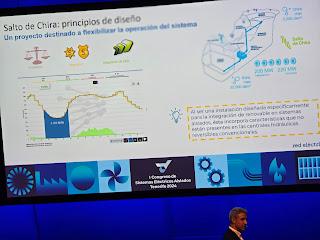

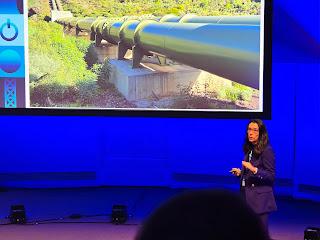

Turbinas tipo Francis y Pelton. Primer Congreso de Sistemas Eléctricos Aislados Tenerife 2024. Salto de Chira y Gorona del Viento

Las turbinas Francis y Pelton son dos tipos de turbinas hidráulicas que se utilizan para generar energía eléctrica a partir de la energía del agua. Aunque ambas aprovechan la fuerza del agua, su diseño y funcionamiento son diferentes, lo que las hace adecuadas para distintos tipos de centrales hidroeléctricas.

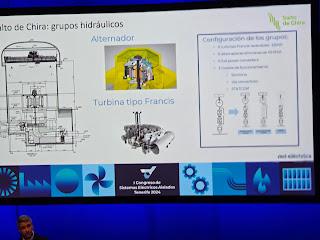

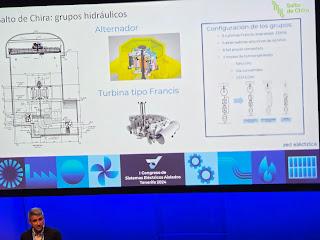

Turbina Francis:

• Tipo: Reacción
• Diseño: Tiene un rodete con álabes curvados que gira dentro de una carcasa en forma de espiral. El agua entra radialmente a la turbina y sale axialmente.
• Funcionamiento: La energía del agua se transforma tanto en presión como en velocidad. El agua entra a presión en la carcasa y se dirige hacia el rodete, haciendo que gire.
• Aplicaciones: Se utiliza en centrales hidroeléctricas con saltos de agua medios (entre 20 y 300 metros) y caudales moderados.

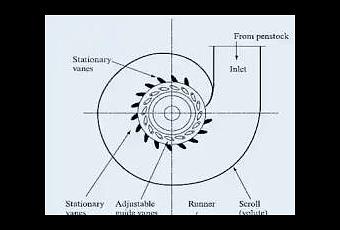

Se abre en una ventana nuevawww.tonbangla.com Francis turbine diagram

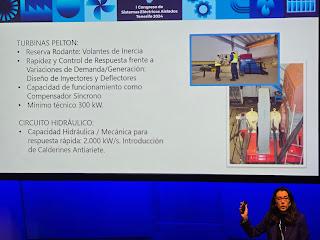

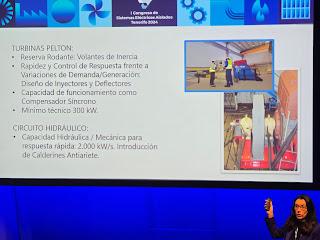

Turbina Pelton:

• Tipo: Impulsión
• Diseño: Tiene un rodete con cucharas que reciben el impacto de uno o varios chorros de agua a alta velocidad.
• Funcionamiento: La energía del agua se transforma principalmente en velocidad. El agua se acelera en una tobera y sale a alta velocidad, impactando en las cucharas del rodete y haciéndolo girar.
• Aplicaciones: Se utiliza en centrales hidroeléctricas con saltos de agua altos (más de 300 metros) y caudales bajos.
Se abre en una ventana nuevam.youtube.com Pelton turbine diagram

Diferencias clave:

CaracterísticaTurbina FrancisTurbina Pelton

TipoReacciónImpulsión

Salto de aguaMedio (20-300 m)Alto (más de 300 m)

CaudalModeradoBajo

Diseño del rodeteÁlabes curvadosCucharas

Flujo de aguaRadial y axialTangencial

EficienciaAlta en un rango amplio de caudalesAlta en saltos de agua altos

• La turbina Francis es más versátil y se utiliza en una variedad de centrales hidroeléctricas.
• La turbina Pelton es más eficiente en saltos de agua altos, donde la velocidad del agua es mayor.

La elección del tipo de turbina depende de las características específicas del sitio donde se va a construir la central hidroeléctrica, como el caudal del agua, el salto de agua y la potencia que se desea generar.
