Los conceptos de Ánodo Común y Cátodo Común pueden ser un poco confusos para alguien que esta poco familiarizado con la electrónica (entre los que me incluyo yo), voy a intentar aclararlos un poco.
Los diodos (los leds son un tipo de diodos), conducen la electricidad en una sola dirección. En la otra dirección, detienen el flujo eléctrico salvo que sea tan alto como para dañarlo.
Por lo tanto, para conseguir iluminar un led es necesario aplicar un voltaje positivo (HIGH) al ánodo y conectar el cátodo a tierra, pero si conectas los ánodos a tierra y los cátodos a la corriente para iluminar el led tendrás que aplicar una tensión negativa, es decir, en nuestro caso, un 0 (LOW) lo encendería.

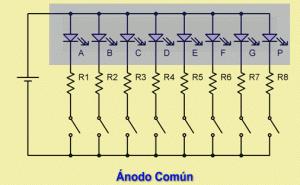

Cuando los ánodos de los leds están conectados a una conexión común que está conectada al potencial positivo se denomina ánodo común. Para encender cada uno por separado aplicamos un potencial negativo por el terminal correspondiente a través de una resistencia.

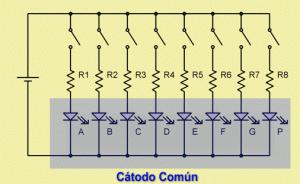

Cuando los cátodos de los leds están conectados a una conexión común que está conectada al potencial negativo se denomina cátodo común. Para encender cada uno por separado aplicamos un potencial positivo por el terminal correspondiente a través de una resistencia.
Un caso especial son los diodos Zener; si les aplicamos una corriente de ánodo a cátodo (polarización directa) se comporta como un diodo básico, pero si le aplicamos corriente de cátodo a ánodo (polarización inversa), este deja pasar una tensión constante (comportándose como un regulador de tensión), en lugar de no permitir su paso.
Al igual que un diodo normal, el diodo Zener se quema si se le aplica una corriente muy alta.
El sistema que más se suele usar es el ánodo común ya que consume menos.
style="display:inline-block;width:728px;height:15px"
data-ad-client="ca-pub-3868159888315364"
data-ad-slot="7639712738">
Diodes ( LEDs are a kind of diode ) conducts electricity in one direction . In the other direction , they stop the flow of electricity unless it is high enough to damage it.
Therefore, to get a LED light is necessary to apply a positive voltage (HIGH ) to the anode and to connect the cathode to ground, but if you connect the anodes to ground and cathodes to current, to illuminate the LED you have to apply a negative voltage ie , in our case, a 0 (LOW) would light it on.
< img src = " http://www.practicandoarduino.com/wp-content/uploads / 2013/12/sg_clock_display_conn-300x180.gif "alt =" sg_clock_display_conn "width =" 300 "height = " 180 "class =" alignnone size -medium wp -image- 579 "/> < / a>

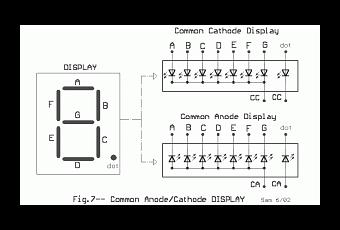

When the anodes of the LEDs are connected to a common connection which is connected to positive potential is called the common anode . To switch each separately we apply a negative potential to the corresponding terminal via a resistor.
When the cathodes of the LEDs are connected to a common connection being connected to the negative potential is called the common cathode . To switch each separately we apply a positive potential by the corresponding terminal via a resistor.
A special case is the Zener diodes, if you apply a current from anode to cathode (forward polarity) it behaves as a basic diode, but if you apply a current from anode to cathode (reverse polarity), it let past a constant voltage (behaving as a voltage regulator), instead of not allow its passage.
Like a normal diode, Zener diode burns if you apply a very high current.
Common anode is the most commonly used system as it consumes less.
