Autoexplorando el interior del ojo con el móvil

En este post quiero enseñaros algo que llevo tiempo queriendo hacer y que por fin, hace unos días, pude llevar a cabo: ¡observar y fotografiar mi propia retina con un smartphone!

Puedo decir que, como estudiante, es una de las cosas que más me ha gustado hacer. Es impresionante poder ver en directo lo que te permite ver, valga la redundancia. Una auténtica ventana al interior del cuerpo humano. Vamos a explicar como se hizo:

En primer lugar, el material usado fue:

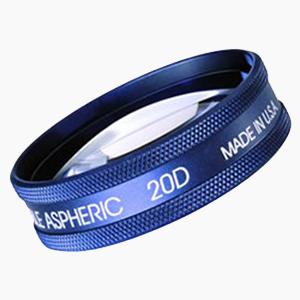

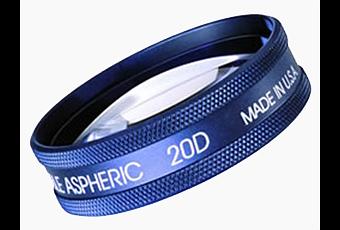

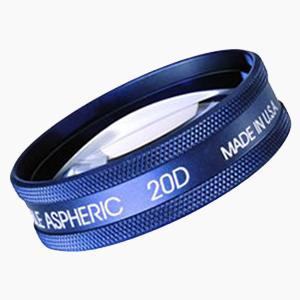

- Lente de Volk de +20 dioptrías – Doble asférica y corregida de aberraciones

Lente de Volk de 20 dioptrías

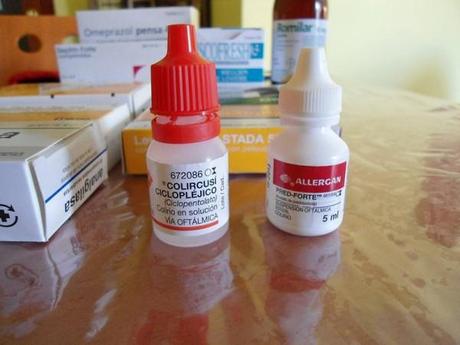

- Colircusí Ciclopléjico (ciclopentolato 1 %): colirio parasimpaticolítico que dilata las pupilas y además inhibe la acomodación (cicloplejia), es decir, la capacidad del ojo para enfocar a distancias cortas. Posología: 2 gotas, separadas 5 minutos. La midriasis máxima se mantuvo durante unas 24 horas y la cicloplejia duró alrededor de 7-8 horas.

Algunos colirios oftálmicos, entre ellos el ciclopléjico usado (tapón rojo)

- Smartphone con cámara y LED frontal

- Paciencia y un poco de pulso

Mezclando todo lo anterior, este fue el resultado:

Para obtener la fotografía se grabó un vídeo con el sistema LED encendido y posteriormente se extrajo el fotograma que mejor mostraba la retina, sin excesiva luz, nítida y libre de reflejos o zonas oscuras. Llevó un buen rato conseguirlo, puesto que era la primera vez que exploraba la retina con lente de Volk.

Hay que hacer notar que al ser una lente positiva, la imagen que ofrece es invertida, por eso el disco óptico (lugar por el que salen los vasos y los axones que forman el nervio óptico) está hacia el lado temporal, cuando en realidad está hacia nasal. De igual modo, lo que está en la parte inferior, en realidad correspondería a la parte superior, y viceversa.

En el vídeo se puede ver como se realiza la técnica:

Por último, pongo también la retinografía de mi ojo izquierdo, de mayor calidad, para que podáis comparar ambas imágenes. Si queréis comentarlas o tenéis dudas con algún concepto, me preguntáis.

Retinografía realizada con el retinógrafo no midriático Topcon TRC-NW8F
Haz click para ampliar

Autores:

Juan Carlos Ceballos Torres. Estudiante de Óptica y Optometría UCM
Noelia Fernández Mora. Óptico-Optometrista
